液氨流量計的工作原理
點擊次數：2715 發布時間：2021-09-29 03:03:28
液氨流量計的原理示意圖如圖所示。
液氨流量計原理示意圖
在管道中心安放一個渦輪，兩端由軸承支撐．當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉．在一定的流量范圍內，對一定的流體介質粘度，渦輪的旋轉角速度與流體流速成正比．由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量．

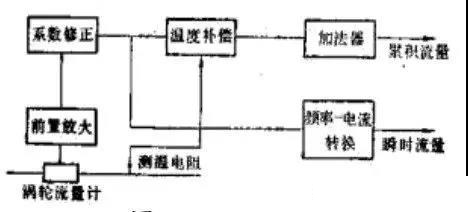

渦輪流量計總體原理框用見圖所示。
渦輪的轉速通過裝在機殼外的傳感線圈來檢測．當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化．傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值；同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
